雷柏V500Pro改装记

雷柏V500Pro改装记

入手的第一把机械键盘,因为雷柏自研的红轴手感太软了我不喜欢所以就换了一下轴.本文记录了我的初次改装过程以及遇到的坑,希望通过本文可以让想要改装键盘又是萌新的人达到快速上手的目的.


前记

我所选用的轴体是佳达隆的茶轴和青轴,因为国产佳达隆轴的口碑还不错又便宜所以就选择它了233333

键盘素质

我买的是104键混光红轴的版本,悬浮式设计,防水防尘,全键无冲,就整体上来说还是可以的适合新人入手自带的灯是贴片单色灯.

事先准备

  • 物料
    • 佳达隆轴体,茶轴:80个,青轴10个
  • 工具
    • 安立信35W内热式电烙铁
    • 随便买的烙铁架
    • 黄花30W电热两用吸锡器
    • 黄花无铅锡丝
    • 拔轴器
    • 拔键器
    • 十字螺丝刀
    • 松香
    • 耐高温海绵

以上工具因为我还是学生资金有限,所以按照能省则省的原则全部都是最便宜的(钱够的话还是上好一点的工具吧

正式开工

拆键帽

拿起拔键器使劲拔吧~

拆PCB板

先用十字螺丝刀把键盘上所有的螺丝拆下来

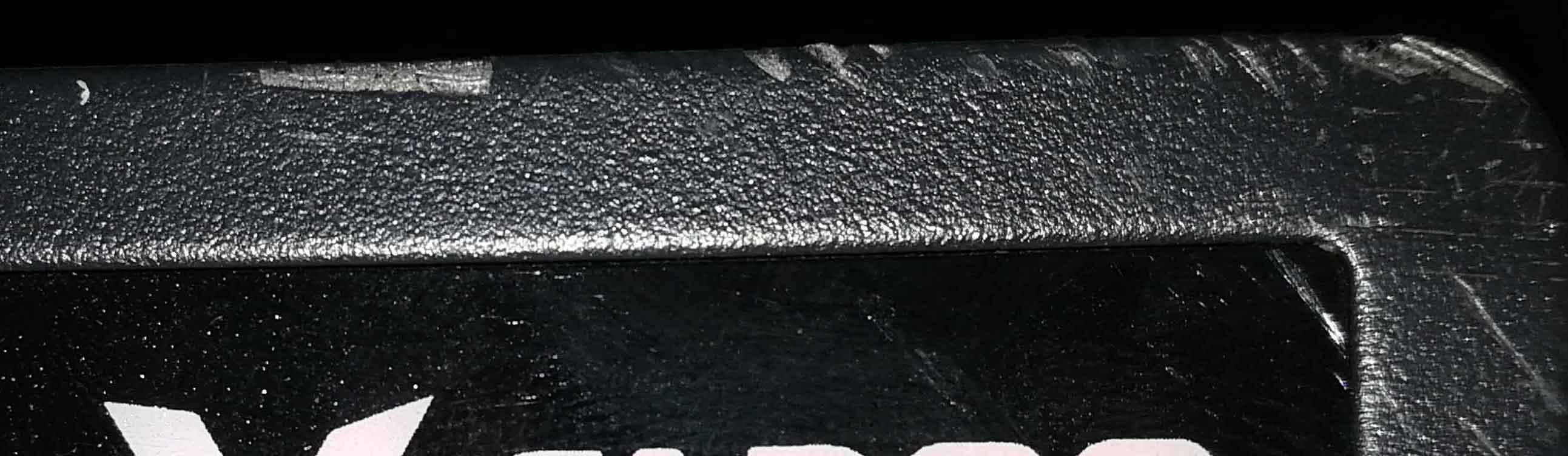

注意!如果你也是雷柏V500Pro的话,这个雷柏V500Pro最坑的地方就在于它居然还在右上角隐藏了一颗螺丝!!!当时我拆的时候不知道,还以为是某个地方卡住了才一直打不开,然后就一直大力出奇迹…嗯,很顺利的打开了呢(钢板弯了,螺丝断了,明显的暴力破拆痕迹难受…

暴力破拆

打开了键盘之后就是准备吸焊点了,这里要用到的工具是锡丝和吸锡器(锡丝最好买无铅的毕竟铅有毒嘛~
吸锡器的话我买的是电热型的,电热型的嘛说白了就是和电烙铁一样头发热,方便融化焊点上的锡之后直接吸,省的电烙铁和吸锡器换来换去的麻烦.
当然还有非电热型的吸锡器,不过我还是推荐电热型的,因为方便
接下来就开始吸焊点!
遇到的坑

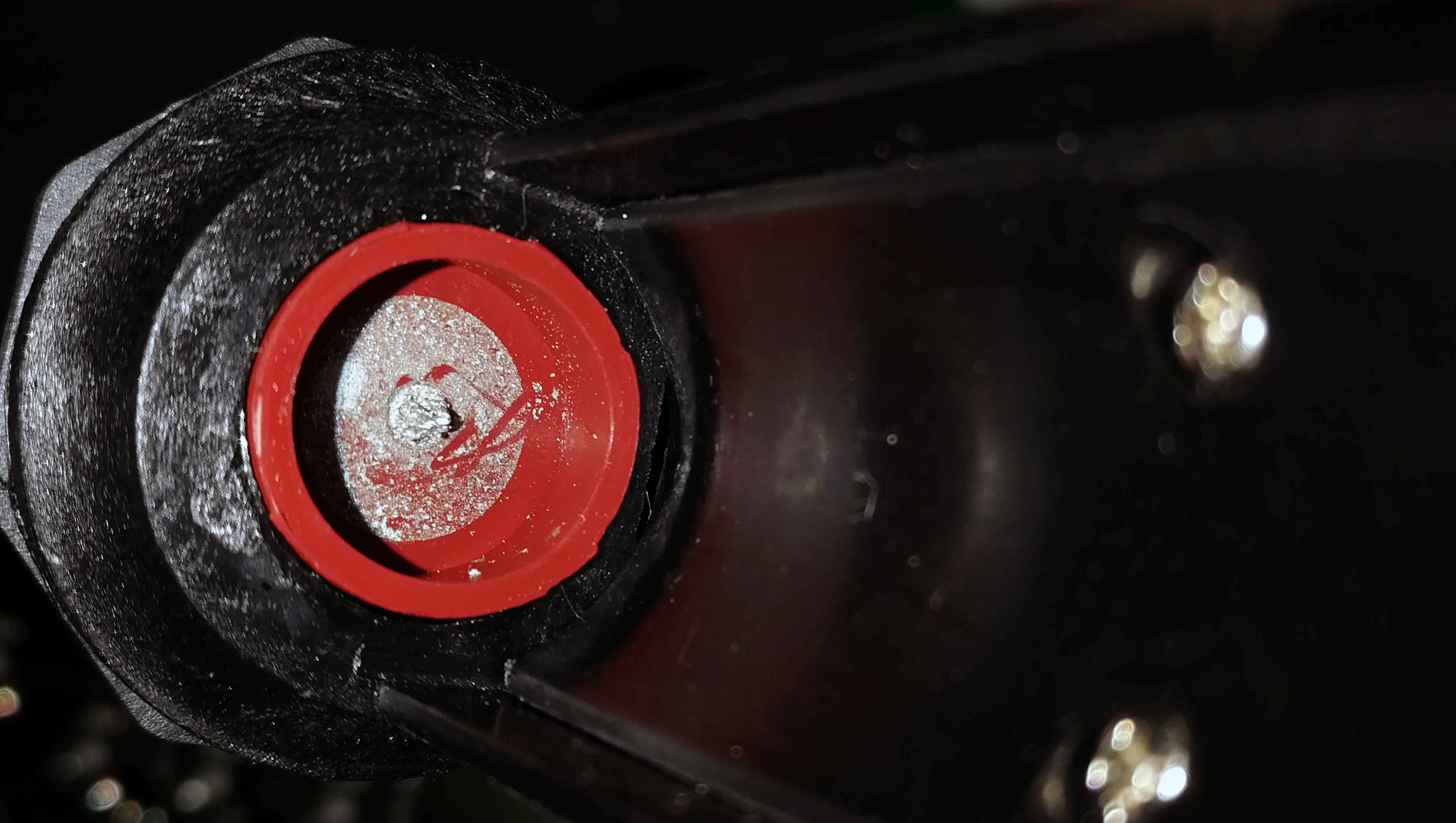

新手注意!吸锡器不能吸完一个点之后瞬间按下来准备吸第二个,这样子做非常容易不对应该是100%会堵住吸锡器后面的口,就会导致你按不动和完全失去吸锡的功能(嗯,憨憨的我堵了两回,难受)就像这样子…

堵口

堵住后不要慌还是有救的,拿电烙铁的头捅进这个图中的小口里融化锡然后在倒出来(注意此时吸锡器要保持加热状态)之后在装上吸桶反复拉动几下,确保吸嘴里的锡全部清出来就OK啦~
正确使用吸锡器的做法是,最好每次吸完一个焊点以后等几秒,让锡冷却再反复拉动吸桶几次,让吸嘴里面的残锡清理出来,这样子做就不会造成堵口了.
如果遇到一次性没有吸干净焊点的情况那就加点新锡再吸,另外最好经常上着点松香,这样会吸的更方便.
掌握了正确的方法以后接着就注意好自己的节奏,慢慢来把所有的焊点都吸掉吧~
我这里吸焊点总共用了3个半小时

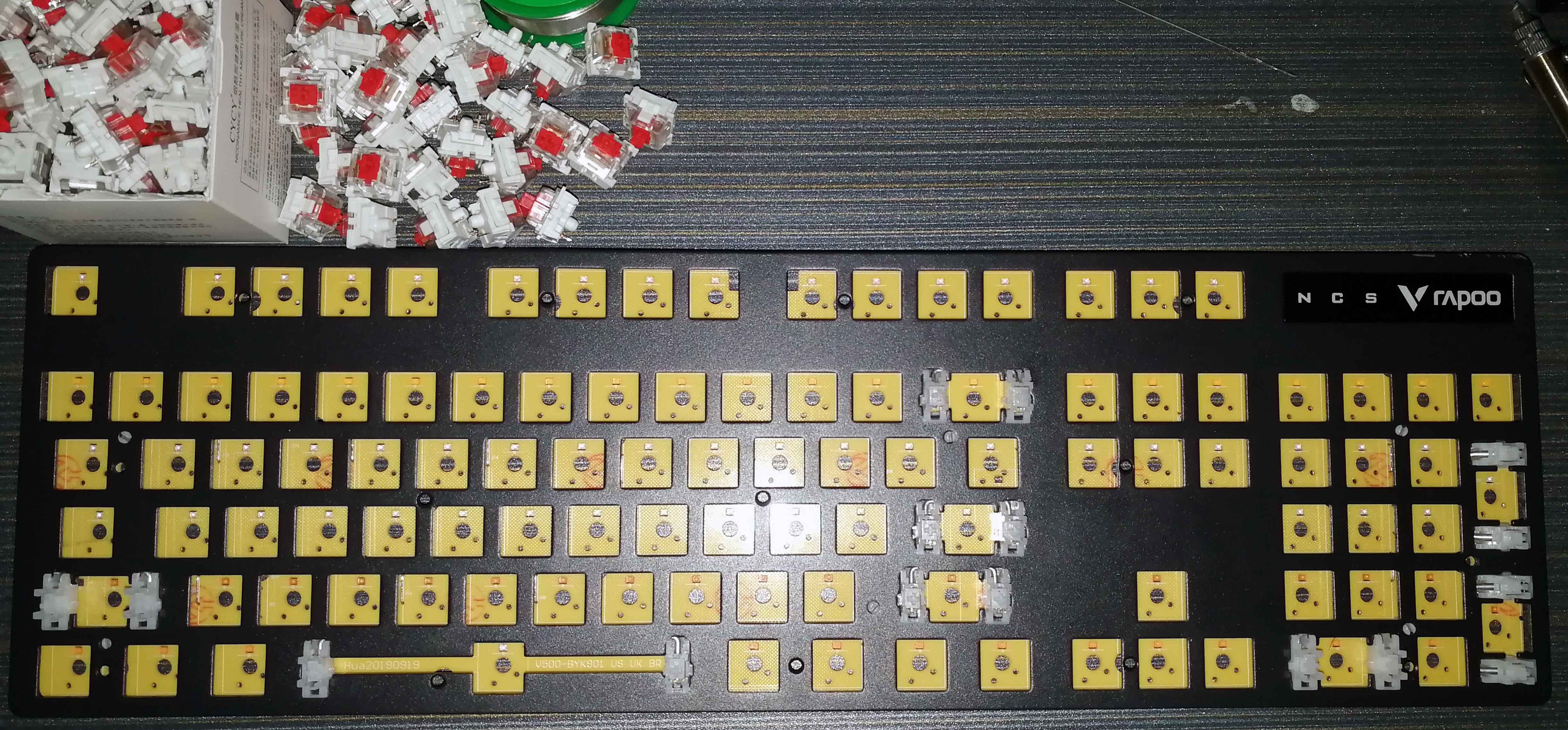

全部吸完拆轴后

PCB板

我自己吸的还是挺干净的233333,拆轴就用拔轴器一个一个的拔下来吧~

焊轴

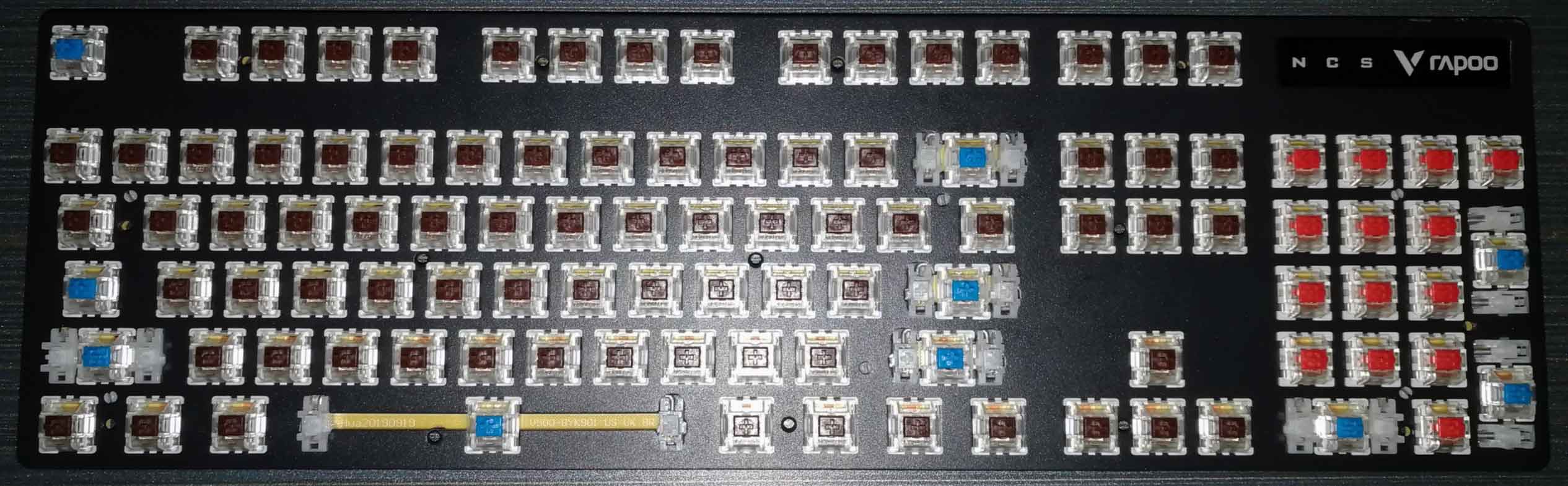

先考虑好哪些键位放哪些轴体,全部放上后…

焊轴

接着就翻过来开始焊轴,这里要用到的就是锡丝和电烙铁了.
电烙铁先预热在上点松香,一手拿锡丝一手拿电烙铁,锡丝放在焊盘上电烙铁就往锡丝上贴,多来点锡丝不要紧.

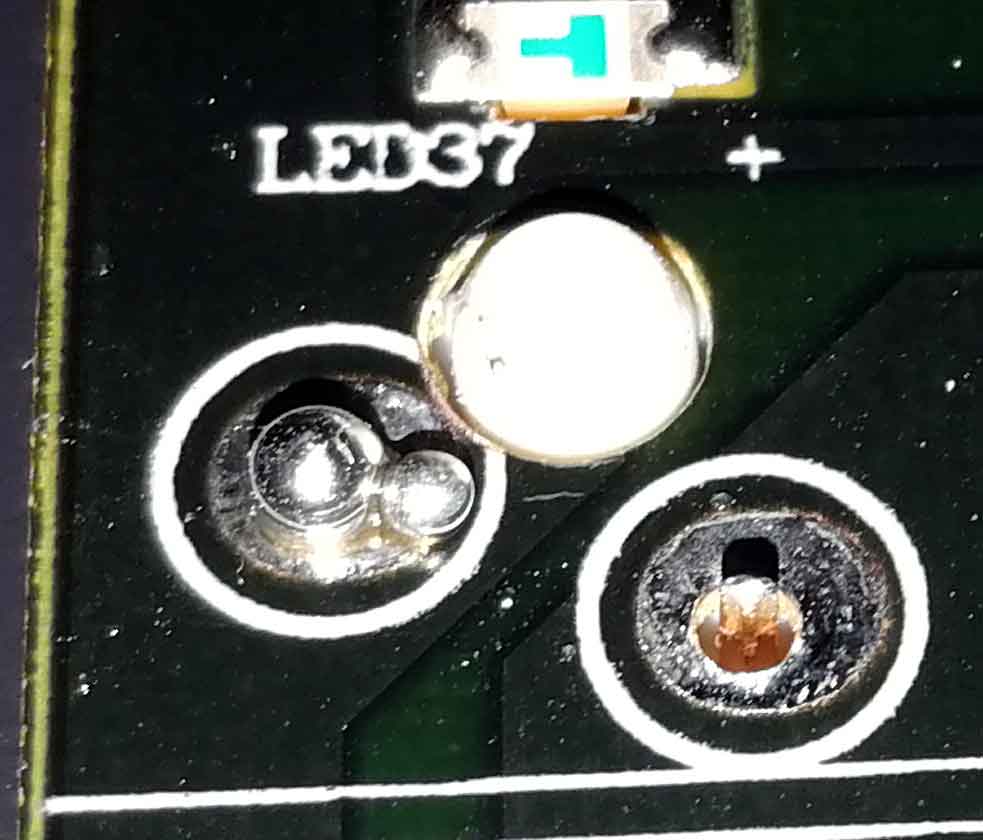

这里放一张我刚开始焊出来的一大一小的孪生兄弟233333

孪生兄弟

我都不知道我是怎么焊出这个来的.jpg不过这种的肯定是不合格的,咱直接用烙铁头侧面放在这个已经凝固的焊点上,使它融化之后在调整几下,一个标准的焊点就诞生啦~
之后就是按照自己的节奏,把所有的轴都焊上吧~最好是按照四角到四边到中心的顺序焊接.
注意:烙铁头最好经常上着点松香.
如果烙铁头脏了的话就往耐高温海绵上蹭一蹭(耐高温海绵使用前需要先喷点水)
我这里焊轴总共用了3个小时20分钟

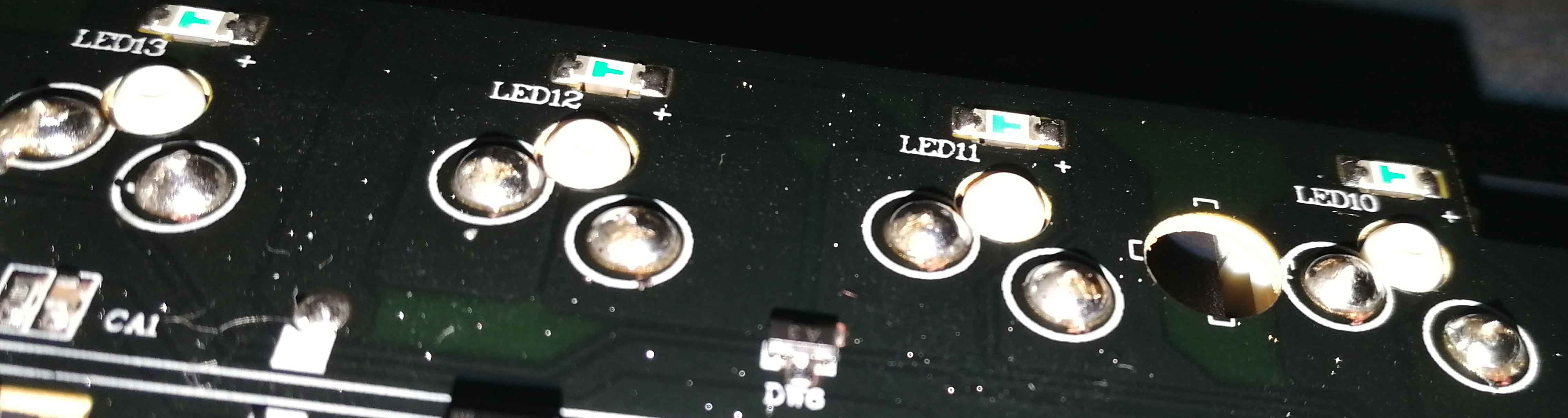

附上我焊的焊点,我觉得我焊的还是挺好看的233333

焊点

遇到的坑

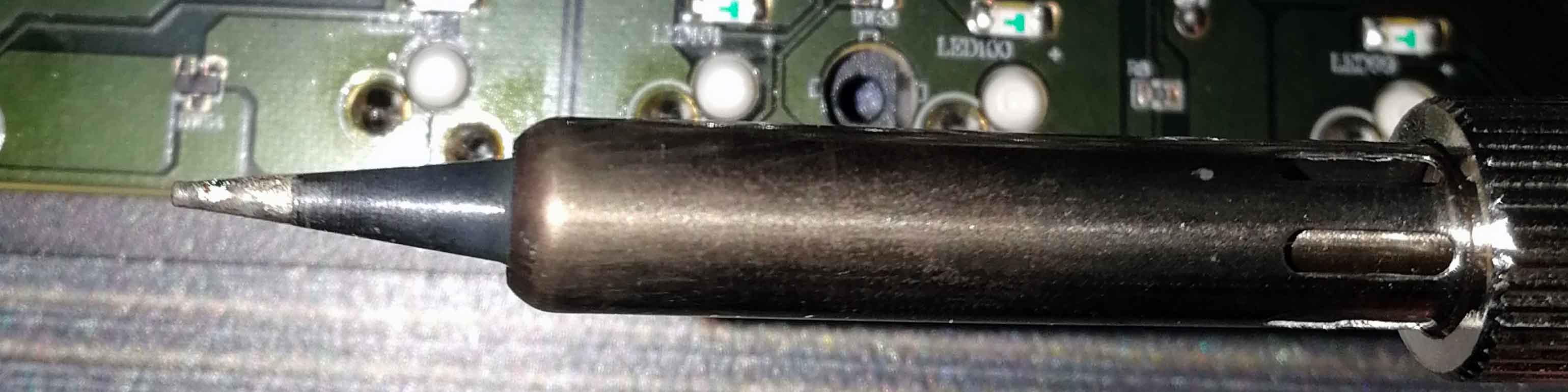

我这个电烙铁也真是太菜了,还没焊完一半的轴呢它的烙铁头的黑漆就开始掉了,佛了.

烙铁头

不过它黑漆掉了之后我反而觉得更好焊了…(谜之原因

测试加组装

全部焊好以后第一步就是先插电脑测试一下有没有问题,这里附上zFrontier的键盘测试页面: zFrontier
这里我的键盘测试所有按键均正常,看来改装还是很成功的.
全部测试完毕没问题后就开始组装起来吧~

大功告成

至此键盘的改装已经全部完成,让我小有遗憾的就是因为那个螺丝而导致的暴力拆解的痕迹…不过日常使用还是不要紧哒~
这篇文章就是用这改装完的键盘打出来的,佳达隆轴的体验还是很棒的!喜欢!!
